| Riadiaci systém | ||
|---|---|---|

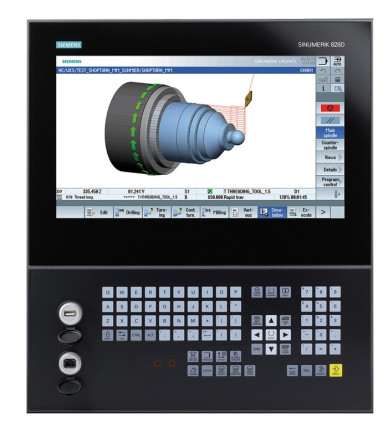

| Riadiaci systém | Siemens Sinumeric 828D | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 35 kVA | |
| Inline vreteno | ||
| Hnací motor (režim S1) | 20 kW | |
| Hnací motor (režim S6-30%) | 52,4 kW | |
| Krútiaci moment motora | (S1) 96 Nm / (S6-30%) 250 Nm | |
| Kužeľ vretena | SK 40 DIN 69871 | |
| Otáčky | 12000 ot/min | |

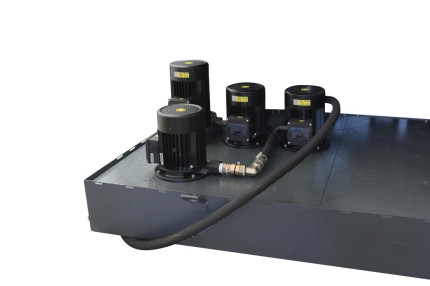

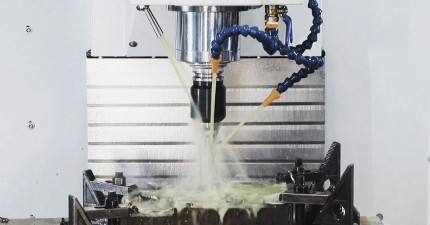

| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 3 jednotky - každé 1000 W | |
| Nádrž na chladiacu kvapalinu | 460 l | |
| Max. čerpané množstvo | 65 l/min | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |

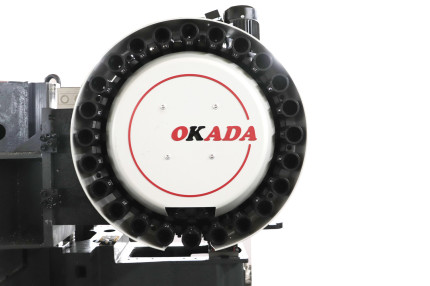

| Výmenník nástrojov | ||
| Typ výmenníka | S dvojitým ramenem | |
| Počet nastaviteľných pozícií | 30 | |
| Max. priemer nástroja | 80 mm | |
| Max. dĺžka nástroje | 300 mm | |
| Max. hmotnosť nástroja | 8 kg | |
| Čas výmeny nástroja | 3,5 s | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 1400 mm | |
| Rozsah posuvu - os Y | 700 mm | |
| Rozsah posuvu - os Z | 700 mm | |
| Rychloposuv | ||
| Rýchloposuv v osi X | 24 m/min | |
| Rýchloposuv v osi Y | 24 m/min | |
| Rýchloposuv v osi Z | 20 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 24 Nm | |
| Krútiaci moment motora - os Y | 24 Nm | |
| Krútiaci moment motora - os Z | 20 Nm | |
| Stlačený vzduch | ||
| Pracovný tlak | 6 bar | |
| Pracovný stôl | ||
| vzdialenosť vretena - pracovného stola | 150 – 850 mm | |
| Rozmery pracovného stola | 1600 × 700 mm | |
| T-drážky | veľkosť | 18 mm | |
| T-drážky | počet | 5 | |
| T-drážky | rozstup | 125 mm | |
| Max. zaťaženie stola | 1100 kg | |
| Rozmery | ||
| Rozmery (š × v × h) | 5050 × 3350 × 2965 mm | |
| Hmotnosť | 10000 kg |
