| Riadiaci systém | ||
|---|---|---|

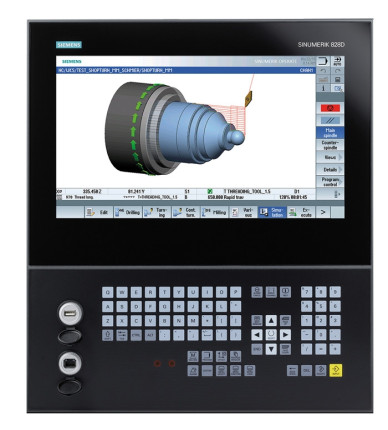

| Riadiaci systém | Siemens Sinumeric 828D | |

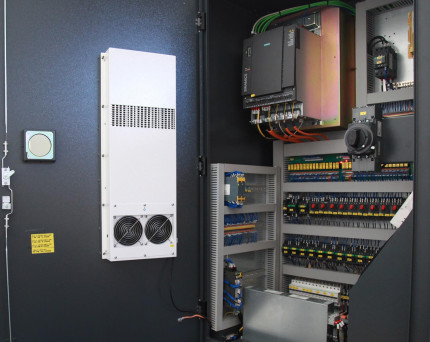

| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 20 kVA | |
| Inline vreteno | ||
| Hnací motor (režim S1) | 10,5 kW | |
| Hnací motor (režim S6-30%) | 26,4 kW | |
| Krútiaci moment motora | (S1) 50 Nm / (S6-30%) 125 Nm | |
| Kužeľ vretena | SK 40 DIN 69871 | |
| Otáčky | 12000 ot/min | |

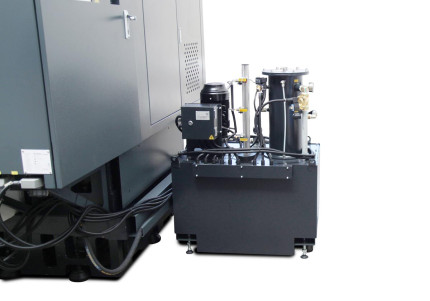

| Chladiace zariadenie | ||

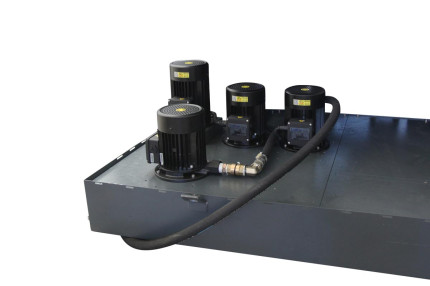

| Výkon motora chladiaceho čerpadla | 3 jednotky - 1000 W | |
| Nádrž na chladiacu kvapalinu | 200 l | |
| Max. čerpané množstvo | 35 l/min | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výmenník nástrojov | ||
| Typ výmenníka | S dvojitým ramenem | |
| Počet nastaviteľných pozícií | 24 | |
| Max. priemer nástroja | 78 mm | |
| Max. dĺžka nástroje | 300 mm | |
| Max. hmotnosť nástroja | 8 kg | |
| Čas výmeny nástroja | 2,5 s | |

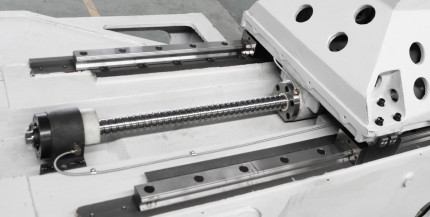

| Rozsah posuvov | ||
| Rozsah posuvu - os X | 850 mm | |
| Rozsah posuvu - os Y | 500 mm | |
| Rozsah posuvu - os Z | 550 mm | |
| Rychloposuv | ||
| Rýchloposuv v osi X | 48 m/min | |
| Rýchloposuv v osi Y | 48 m/min | |
| Rýchloposuv v osi Z | 48 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 16 Nm | |
| Krútiaci moment motora - os Y | 16 Nm | |
| Krútiaci moment motora - os Z | 20 Nm | |
| Stlačený vzduch | ||
| Pracovný tlak | 6 - 8 bar | |
| Pracovný stôl | ||
| vzdialenosť vretena - pracovného stola | 100 – 650 mm | |
| Rozmery pracovného stola | 1000 × 500 mm | |
| T-drážky | veľkosť | 18 mm | |
| T-drážky | počet | 5 | |
| T-drážky | rozstup | 100 mm | |
| Max. zaťaženie stola | 500 kg | |
| Rozmery | ||
| Rozmery (š × v × h) | 2400 × 2860 × 2350 mm | |
| Hmotnosť | 5500 kg |
