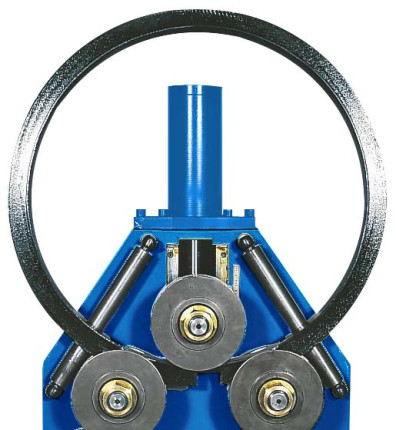

Příklady ohybů:
(Platí pro materiál ST 42)
| Profil | Rozměr (mm) | Min. poloměr (mm) | Profil | Rozměr (mm) | Min. poloměr (mm) |
|---|---|---|---|---|---|
 |
80×20 40×10 |
1200 400 |
 |
120×25 50×10 |
600 400 |
 |
50×50 20×20 |
800 400 |
 |
80×9 40×5 |
1000 400 |
 |
80×9* 40×5* |
1200 500 |
 |
80×9 40×5 |
1000 400 |
 |
UPN 120* UPN 60* |
800 500 |
 |
UPN 120* UPN 60* |
1200 600 |
 |
70×70×7 40×40×5 |
1000 500 |
 |
70×70×7 40×40×5 |
1200 600 |
 |
O 50 O 20 |
800 400 |
 |
O 100×2 O 60×2 |
1600 500 |
|
3”×3,2 1”×2,6 |
1600 500 |
 |
70×6 40×2 |
1600 500 |
 |
80×40×3 40×50×2 |
1400 500 |
|||
| * Vyžaduje speciální kladky | |||||
| Priemer hriadeľov | 60 mm |
|---|---|
| Priemer kladiek | 215 mm |
| Rýchlosť zakrúženia | 4 m/min |
| Príkon | 1500 W |
| Elektrické pripojenie | 400 V |
| Rozmery (š × v × h) | 1000 × 1650 × 1400 mm |
| Hmotnosť | 950 kg |
