| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumeric 828D | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 40 kVA | |
| Vreteno | ||
| Prevedenie vretena | DIN ISO 702-1 č.6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krútiaci moment motora (režim S1) | 70 Nm | |
| Hnací motor (režim S6-30%) | 22 kW | |
| Krútiaci moment motora (režim S6-30%) | 140 Nm | |
| Priechod vretena | 65 mm | |
| Otáčky | 30 – 4000 ot/min | |

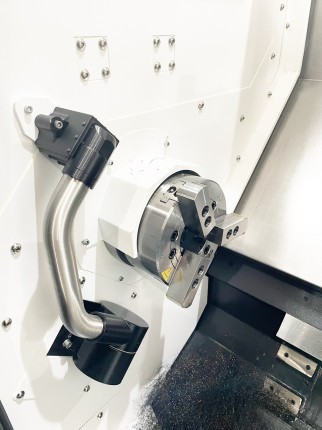

| Priemer skľučovadla | 200 mm | |
| Priechod skľučovadla | 51 mm | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 550 W | |
| Nádrž na chladiacu kvapalinu | 300 l | |

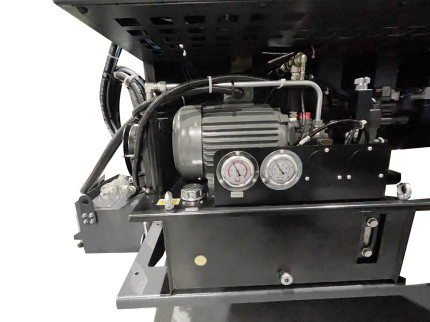

| Hydraulický systém | ||
| Výkon motora hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 36 l | |
| Údaje o stroji | ||
| Max. točná dĺžka | 475 mm | |
| Max. točný priemer nad suportom | 400 mm | |
| Max. točný priemer nad lôžkom | 570 mm | |

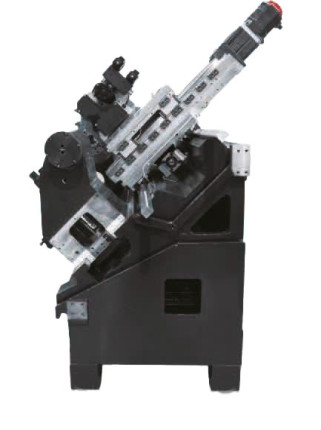

| Uhol lôžka | 45 ° | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,002 mm | |
| Přesnost polohování | ± 0,004 mm | |
| Výmenník nástrojov | ||
| Typ výmenníka | Servo VDI 40 - DIN5480 | |
| Počet nastaviteľných pozícií | 12 | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 235 mm | |
| Rozsah posuvu - os Z | 530 mm | |
| Rychloposuv | ||
| Rýchloposuv v osi X | 24 m/min | |
| Rýchloposuv v osi Z | 30 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 11 Nm | |
| Krútiaci moment motora - os Z | 11 Nm | |

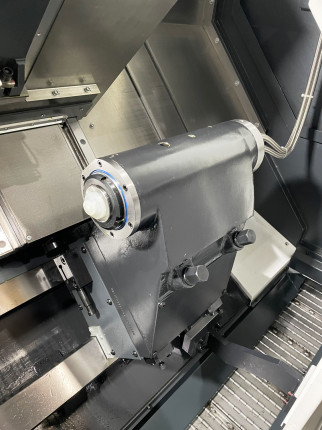

| Koník | ||
| Kužeľ pinoly koníka | MK5 | |
| Zdvih pinoly koníka | 100 mm | |
| Priemer pinoly | 100 mm | |
| Rozmery | ||
| Rozmery (š × v × h) | 4570 × 1955 × 1845 mm | |
| Hmotnosť | 4200 kg |
 |

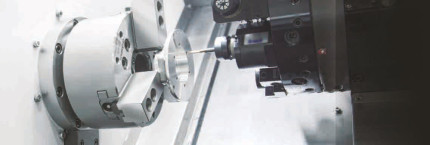

Výměník nástrojů Sauter s poháněnými nástroji DIN5480 Povolené otáčky poháněných nástrojů max.: 6 000 ot/min Výkon nástroje: 4,82 kW Max. krouticí moment nástroje: 20 Nm |
