| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumerik 808D ADVANCED | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 5 kVA | |
| Vreteno | ||
| Krútiaci moment motora | (S1) 9,5 Nm / (S6-30%) 14 Nm | |
| Výkon vretena | (S1) 1,5 kW / (S6-30%) 2,2 kW | |
| Kužeľ vretena | BT30 | |
| Otáčky | 4000 ot/min | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 95 W | |
| Nádrž na chladiacu kvapalinu | 30 l | |
| Priemer frézy | ||
| Max. priemer nožovej hlavy | 50 mm | |
| Max. priemer stopkovej frézy | 25 mm | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,02 mm | |
| Přesnost polohování | ± 0,01 mm | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 355 mm | |
| Rozsah posuvu - os Y | 190 mm | |
| Rozsah posuvu - os Z | 245 mm | |
| Rychloposuv | ||
| Rýchloposuv - os X/Y/Z | 10 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 1,9 Nm | |
| Krútiaci moment motora - os Y | 3,5 Nm | |
| Krútiaci moment motora - os Z | 3,5 Nm | |

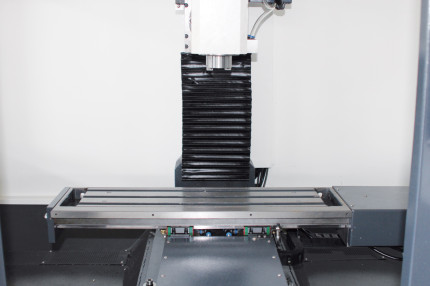

| Pracovný stôl | ||
| vzdialenosť vretena - pracovného stola | 50 – 295 mm | |
| Vzdialenosť vreteno - stĺp | 220 mm | |
| Rozmery pracovného stola | 620 × 180 mm | |
| T-drážky | veľkosť | 12 mm | |
| T-drážky | počet | 3 | |
| T-drážky | rozstup | 50 mm | |
| Max. zaťaženie stola | 30 kg | |
| Rozmery | ||
| Rozmery (š × v × h) | 1410 × 1372 × 2007 mm | |
| Hmotnosť | 1000 kg |
 |

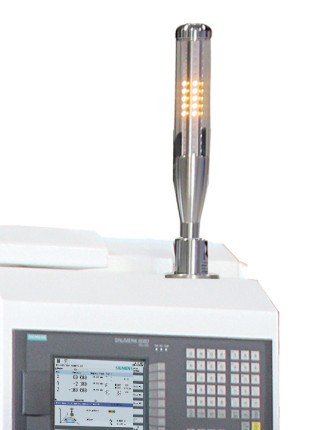

Řídící systém Sinumerik 808D ADVANCED
|
